自由基聚合

ADSFAEQWER353423413434
自由基聚合

自由基聚合（free-radical polymerization）是高分子化学中最基础、应用最广泛的聚合方法之一。自20世纪30年代实现工业化以来，自由基聚合已成为生产通用塑料、合成橡胶、纤维和涂料的重要技术。与离子聚合、配位聚合相比，自由基聚合对单体纯度和反应条件要求较低，能够在水相或本体中进行，且适用于多种含有碳碳双键的单体，如乙烯、苯乙烯、氯乙烯、甲基丙烯酸甲酯等。然而，传统自由基聚合的链增长反应不可逆，导致分子量分布较宽（分散度通常大于1.5），且难以制备结构明确的嵌段共聚物。20世纪80年代以来，可控/活性自由基聚合技术的突破性进展，显著拓展了自由基聚合在高分子设计中的应用空间。

自由基聚合的反应机理包括链引发、链增长、链转移和链终止四个基元反应。链引发阶段，引发剂（如过氧化苯甲酰BPO、偶氮二异丁腈AIBN）受热或光解产生初级自由基，随后与单体加成生成单体自由基。链增长阶段，单体自由基连续与单体分子加成，形成链长不断增长的活性链。链转移反应可能发生在活性链向单体、溶剂、引发剂或聚合物链转移的过程中，导致活性中心转移，形成稳定的死链和新活性链。链终止主要通过两个活性链的结合（偶合终止）或歧化终止实现，分别生成一条或两条死链。

ADFASDFAF23RQ23R

自由基聚合的动力学通常遵循稳态假设，即自由基浓度在反应过程中保持恒定。聚合速率Rp与引发速率Ri的平方根成正比，与单体浓度的一次方成正比。聚合度Xn与单体浓度成正比，与引发剂浓度的平方根成反比。温度对聚合速率的影响符合Arrhenius方程，活化能通常在20-40 kJ/mol。此外，凝胶效应（Trommsdorff效应）在聚合后期因体系黏度增大使链终止速率降低，导致自加速现象，需通过控温或添加溶剂加以抑制。 ADFASDFAF23RQ23R

影响自由基聚合的主要因素包括单体结构、引发剂种类与浓度、反应温度、溶剂性质、链转移剂等。单体的取代基极性越大、共轭效应越强，聚合活性越高。引发剂的选择取决于所需的聚合温度（如BPO适用于60-90℃，AIBN适用于50-80℃）。提高温度可加速聚合但降低分子量。溶剂对聚合的影响体现在链转移常数和极性效应上，常用溶剂如甲苯、丙酮、水等。链转移剂（如硫醇）可精确调控分子量，用于生产低分子量聚合物（如润滑油降凝剂）。 ADSFAEQWER353423413434

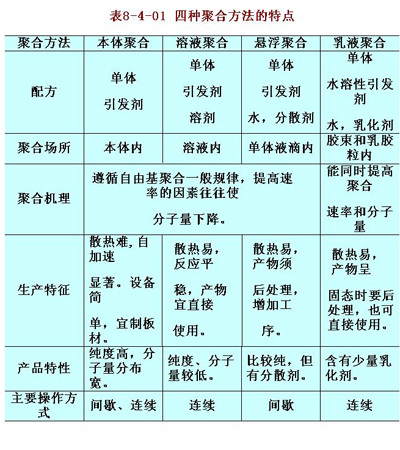

自由基聚合在工业中广泛应用于本体聚合、溶液聚合、悬浮聚合和乳液聚合四种工艺。本体聚合产品纯净但散热困难，常用于有机玻璃生产；溶液聚合适用于易散热体系，但溶剂回收成本高；悬浮聚合主要用于聚氯乙烯生产；乳液聚合是合成橡胶（如丁苯橡胶）和涂料的重要方法。典型聚合物包括低密度聚乙烯（LDPE）、聚苯乙烯（PS）、聚甲基丙烯酸甲酯（PMMA）、聚丙烯腈（PAN）等，其全球年产量超过亿吨。

ADSFAEQWER353423413434

传统自由基聚合的不可控性促使可控/活性自由基聚合（CRP）技术的发展。主要方法包括：①氮氧自由基调控聚合（NMP），利用2,2,6,6-四甲基哌啶氮氧自由基（TEMPO）实现可逆钝化；②原子转移自由基聚合（ATRP），以卤代烷为引发剂，过渡金属催化剂可逆激活增长链；③可逆加成-断裂链转移聚合（RAFT），使用二硫代酯等链转移剂保持活性链的低浓度。这些技术可合成分子量可控、分散度低于1.2的预定结构聚合物，已用于制备嵌段共聚物、星形聚合物和功能化聚合物。 ADFASDFAF23RQ23R

当前自由基聚合的研究聚焦于催化体系的绿色化、光引发聚合、酶催化聚合以及利用可再生单体的生物基聚合物合成。例如，光诱导ATRP在室温下即可进行，具有空间和时间可控性。此外，自由基聚合与点击化学结合可构建复杂拓扑结构的高分子。机器学习也被引入来预测聚合反应最佳条件。 ADSFAEQWER353423413434

自由基聚合作为高分子合成的经典方法，其理论与工业应用日臻完善。可控/活性自由基聚合突破动力学限制，将自由基聚合带入精密高分子时代。未来，自由基聚合将继续在可持续材料、智能响应体系等领域发挥关键作用。

ADSFAEQWER353423413434

• Odian, G. (2004). Principles of Polymerization (4th ed.). Wiley-Interscience.
• Matyjaszewski, K., & Davis, T. P. (Eds.). (2002). Handbook of Radical Polymerization. Wiley.
• Braunecker, W. A., & Matyjaszewski, K. (2007). Controlled/living radical polymerization: Features, developments, and perspectives. Progress in Polymer Science, 32(1), 93-146.
• Chiefari, J., Chong, Y. K., Ercole, F., et al. (1998). Living free-radical polymerization by reversible addition–fragmentation chain transfer: The RAFT process. Macromolecules, 31(16), 5559-5562.
• Kato, M., Kamigaito, M., Sawamoto, M., & Higashimura, T. (1995). Polymerization of methyl methacrylate with the carbon tetrachloride/dichlorotris- (triphenylphosphine)ruthenium(II)/methylaluminum bis(2,6-di-tert-butylphenoxide) initiating system: Possibility of living radical polymerization. Macromolecules, 28(5), 1721-1723.
• Moad, G., & Solomon, D. H. (2006). The Chemistry of Radical Polymerization (2nd ed.). Elsevier.
• Tebben, L., & Studer, A. (2011). Nitroxides: Application in synthesis and in polymer chemistry. Angewandte Chemie International Edition, 50(22), 5034-5068.
• Pan, X., Tasdelen, M. A., Laun, J., et al. (2016). Photomediated controlled radical polymerization. Progress in Polymer Science, 62, 73-125.
